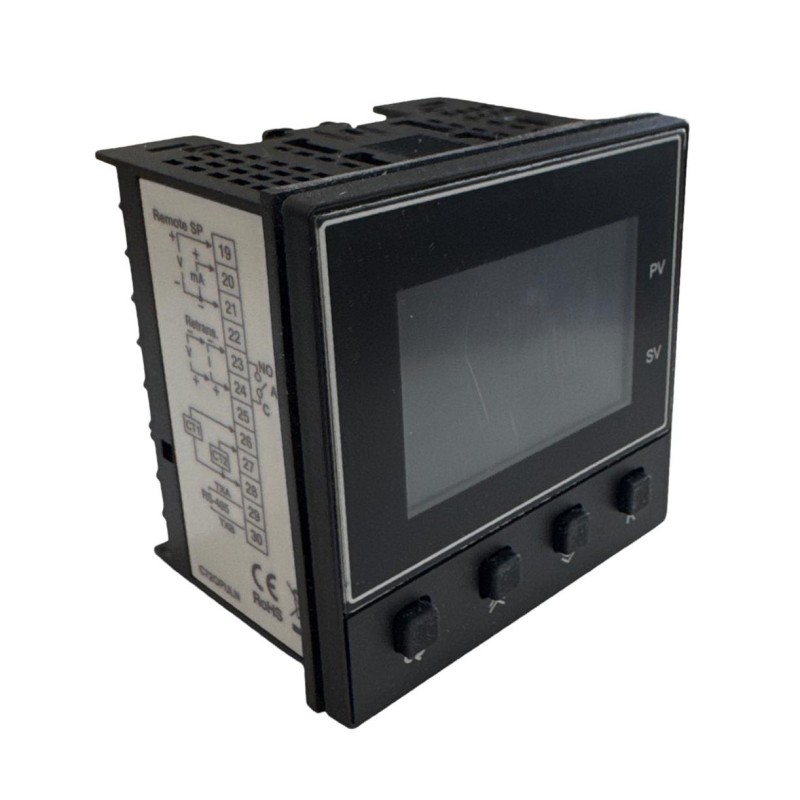

CONTROLADOR TEMPERATURA DIGITAL BRAINDCHILD C72 72x72mm 90Vac / 230Vac

CONTROLADOR TEMPERATURA DIGITAL BRAINDCHILD C72 72x72mm 90Vac / 230Vac

C72 Potente control de procesos en formato estándar

Diseño de 72×72 mm con ajuste adaptativo y flexibilidad de E/S

El C72 es un controlador de temperatura PID de alto rendimiento con un panel estándar de 72×72 mm, diseñado para entornos industriales que requieren un control estable, rápido y adaptable. Integra lógica difusa y algoritmos PID tradicionales con autoajuste, lo que permite una estabilización más rápida y una regulación precisa de la temperatura incluso en condiciones de proceso variables.

Con soporte para entradas de termopar, RTD, voltaje y corriente, y opciones de salida que incluyen relé, SSR y señal analógica, el C72 se adapta a una amplia gama de aplicaciones. La comunicación opcional RS-485 Modbus RTU, las entradas de eventos y el control de perfiles (rampa/mantenimiento) amplían aún más sus capacidades. Su doble pantalla, indicadores multicolor y diseño de panel robusto lo convierten en una opción confiable y fácil de usar para necesidades de control avanzadas.

Características

- La pantalla LCD de alto contraste mejora la visibilidad

- Perfil de 16 pasos para el control de rampa/remojo

- Se admiten hasta 2 entradas de eventos.

- Salida: relé, SSR o tipos analógicos

- Alarma de fallo del sensor y del calentador

- Arranque suave y transferencia sin sobresaltos

- Convertidor A/D de 18 bits con muestreo de 200 ms

- Configuración USB mediante el software BC-SET Pro.

- Lógica de alarma avanzada integrada

- 2 salidas configurables independientemente

- Certificación CE, RoHS y REACH

- Ideal para hornos y sistemas térmicos

- Retransmisión analógica para entrada PLC

- Admite montaje horizontal y vertical.

- Lógica basada en eventos para activadores externos

• Panel estándar DIN de 72×72 mm
• Controlador Fuzzy + PID con autoajuste
• Compatible con entradas TC, RTD, mA y V
• Doble pantalla con indicadores de estado
• Opciones de salida RS-485 y analógica

Pantalla LCD multicolor de alto brillo

Alertas visuales codificadas por colores para un funcionamiento claro y seguro

La serie Core incorpora una pantalla LCD de alto brillo con múltiples indicadores de color, lo que mejora la visibilidad en diversas condiciones de iluminación, incluso en entornos industriales exigentes. Cada color se asigna de forma inteligente para representar estados clave del sistema, como el funcionamiento normal, las alarmas o la actividad de salida, lo que permite a los operadores identificar las condiciones de un vistazo. Tanto si se visualiza in situ como a distancia, la pantalla garantiza un reconocimiento rápido, reduce los errores y mejora el tiempo de respuesta.

Entrada universal para varios tipos de sensores

Admite entradas de termopar, RTD, voltaje y corriente.

Los controladores de la serie Core admiten una amplia gama de entradas, incluyendo termopares (J, K, T, E, etc.), RTD (PT100 DIN/JIS), señales de tensión (0–10 V) y de corriente (4–20 mA). Este diseño de entrada universal los hace compatibles con la mayoría de los sensores de temperatura industriales, garantizando una integración flexible en diversas aplicaciones.

Opciones de salida flexibles para control y alarmas

Salida de relé, SSR y analógica disponible

Los modelos de la serie Core  ofrecen diversas opciones de salida, incluyendo contacto de relé, accionamiento SSR (tensión pulsada) y salida analógica (4–20 mA o 0–10 V). Según el modelo, se pueden configurar hasta dos canales de salida para funciones de control o alarma. Las características opcionales, como la entrada de transformador de corriente y la entrada de eventos, mejoran aún más la capacidad de respuesta y la integración del sistema.

Tecnología PID difusa

Control más inteligente con menor sobreimpulso y respuesta más rápida

La lógica difusa se combina con el control PID tradicional para ofrecer una regulación de temperatura más inteligente y adaptativa. A diferencia de los controladores PID estándar, que requieren un ajuste manual preciso para cada aplicación, el PID difuso ajusta dinámicamente las respuestas de control en función del comportamiento del proceso en tiempo real. El resultado es una estabilización más rápida, una menor sobreoscilación y una mayor resistencia a las perturbaciones, ideal para procesos donde la precisión y la velocidad son fundamentales.

Entrada de punto de ajuste remoto para control externo

Acepta señales analógicas para cambios dinámicos del punto de ajuste.

Los controladores de temperatura C72 admiten la función de ajuste remoto (RSP), lo que permite que señales analógicas externas —como las de PLC, controladores analógicos o sensores— ajusten dinámicamente el punto de ajuste de control en tiempo real. Esta función acepta señales estándar de 4–20 mA o 0–10 V y es ideal para aplicaciones que requieren control multizona sincronizado o integración con sistemas de automatización de procesos. Con RSP, la serie Core se vuelve más flexible y adaptable, lo que garantiza un control preciso de la temperatura basado en las condiciones del proceso en tiempo real.

Puerto de programación integrado para una configuración rápida

La interfaz micro USB simplifica la configuración y las actualizaciones de firmware.

La serie Core incorpora un puerto de programación micro USB que permite configurar parámetros y actualizar el firmware directamente desde un PC. Con el cable de configuración USB opcional y el software específico, los ingenieros pueden completar la configuración en minutos, sin necesidad de alimentar el dispositivo a través del cableado del sistema. Esta característica reduce considerablemente el tiempo de instalación, simplifica el mantenimiento y garantiza una implementación flexible en diversos proyectos.

Software de configuración BC-SET Pro

Configuración sencilla de parámetros y actualización de firmware para controladores de la serie Core

BC-SET Pro es el software de configuración oficial para los controladores de temperatura Core Series de BrainChild. Con una interfaz intuitiva, permite a ingenieros y técnicos configurar parámetros, copiar ajustes entre dispositivos y actualizar el firmware mediante conexión USB. El software admite la configuración sin conexión y puede almacenar múltiples archivos de configuración, lo que lo hace ideal para líneas de producción OEM, integradores de sistemas e ingenieros de campo.

PUEDE SUSTITUIR AL CONTROLADOR ASCON TLK72 LCR
